（四）
背景資料
某公司中標污水處理廠升級改造工程，處理規模為70萬m3/D。其中包括中水處理系統。中水處理系統的配水井為矩形鋼筋混凝土半地下室結構，平面尺寸17.6×14.4，高11.8，設計設計水深9米；底板、頂板厚度分別為1.1m，0.25m。
施工過程中發生了如下事件：
事件一：配水井基坑邊坡坡度1：0.7（基坑開挖不受地下水影響），采用厚度6~10cm的細石混凝土護面。配水進頂板現澆施工采用扣件式鋼管支架，支架剖面如圖4-1所示。方案報公司審批時，主管部門認為基坑缺少降、排水設施，頂板支架缺少重要桿件，要求修改補充。
事件二：在基坑開挖時，現場施工員認為土質較好，擬取消細石混凝土護面，被監理工程師發現后制止。
事件三：項目部識別了現場施工的主要危險源，其中配水井施工現場主要易燃易爆物體包括脫模劑、油漆稀釋料．．．。項目部針對危險源編制了應急預案，給出了具體預防措施。
事件四：施工過程中，由于設備安裝工期壓力，中水管道未進行功能性試驗就進行了道路施工（中水管在道路兩側）。試運行時中水管道出現問題，破開道路對中水管進行修復造成經濟損失180萬元，施工單位為此向建設單位提出費用索賠。
【問題】
1、圖4-1中基坑缺少那些降排水設施？頂板支架缺少那些重要桿件？

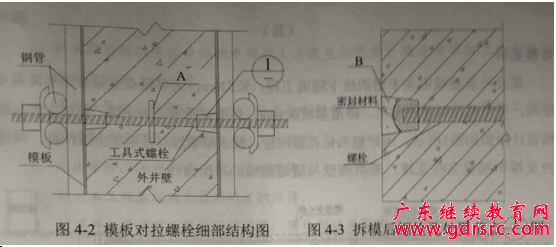

2、指出圖4-2、圖4-3中A、B名稱，簡述本工廠采用這種形式螺栓的原因？
3、事件二中，監理工程師為什么會制止現場施工人員行為？
取消細石混凝土護面應履行什么手續？
4、事件三中，現場的易燃易爆物體危險源還應包括哪些？
5、事件四所造成的損失能否索賠？說明理由。
6、配水井滿水實驗至少應分幾次？分別列出每次充水高度。
【案例4參考答案】
1.基坑缺少的排水設施有：截水溝、集水溝和集水坑。頂板支架缺少掃地桿和剪刀撐。掃地桿應距地板200mm處設置；支架高度超過10米，應增設剪刀撐。
2.A為止水片或者止水杯；B為微膨脹防水砂漿。因?yàn)樗爻乇诩案叨容^高，采取對拉螺桿加固方式施工方便快捷，模板加固質量有保證，
3.因?yàn)槭┕T違反已經審批的施工方案進行作業。取消細石混凝土護面需要施工單位提交施工方案變更申請，經監理單位審批，建設單位同意后，方可實施。
4.氧氣、乙炔瓶，挖掘機燃油，電焊機，木工廠木屑，配電箱等。
5.施工單位不能索賠，因?yàn)閷?dǎo)致開挖修復的是中水管道的問題，而且中水管道未做功能性實驗，屬于施工單位的質量問題，所以由此引發的費用均由施工單位負責。
6.滿水實驗分3次進行，每次充水高度為3米、3米、3米。
